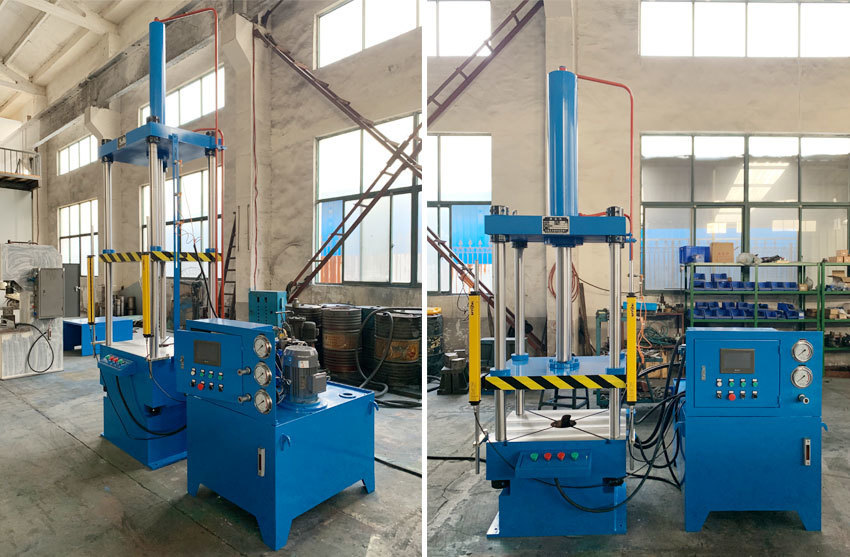

四柱液壓機由服務器和操縱組織構成。服務器一部分由聲卡機架、缸內、頂缸、充液設備等驅動力組織由汽車油箱、高壓水泵、底壓自動控制系統、電機和各種各樣壓閥和方位閥等組成。

通用四柱液壓機的應用范圍是金屬板的拉申成形和各種延展性原材料的工作壓力對加工成形和粉末制品的抑制，可用于各種原材料和半成品加工的校驗、裝配形狀和裝配等技術要求，因此四柱液壓機的構造必須有一定的剛度。

普通四柱式液壓機結構包括三梁四柱結構，構架支桿結構，懸臂式等。其中懸臂柱結構的聲卡框架四柱液壓機剛度較低，框架支撐桿式四柱液壓機，一般只用于軸類零件的標定和工藝加工，剛度好，精度高。一般中小型鈑金沖壓模具構件的模殼都是經過科學的研究、生產和加工，模殼的組成和維護有一定的剛性，容易調整，所以主要應用廣泛，通用(萬能)四柱液壓機一般采用鋼架結構。

因而，本設計方案決策選用與三梁四柱類似的框架剪力墻，本四柱液壓機具備頂模缸設備，因而選用好幾個三梁四柱構造安裝頂模缸，變成五梁八柱構造。本身構造由缸內上梁山(固定不動梁)、缸內主題活動梁、下梁(操作臺)、4根主柱、頂模缸固定不動梁、頂模缸主題活動梁、4根副柱、圓螺母拼裝，4根主柱用4根圓螺母固定不動在工作中臺子上，缸內上梁山由8根螺帽固定不動在4根主柱的頂端，缸內以反裝的方式安裝在主梁調節上梁山的八個螺帽，可確保四柱液壓機安裝在缸內液壓缸上的主題活動梁與操作臺平行面。
